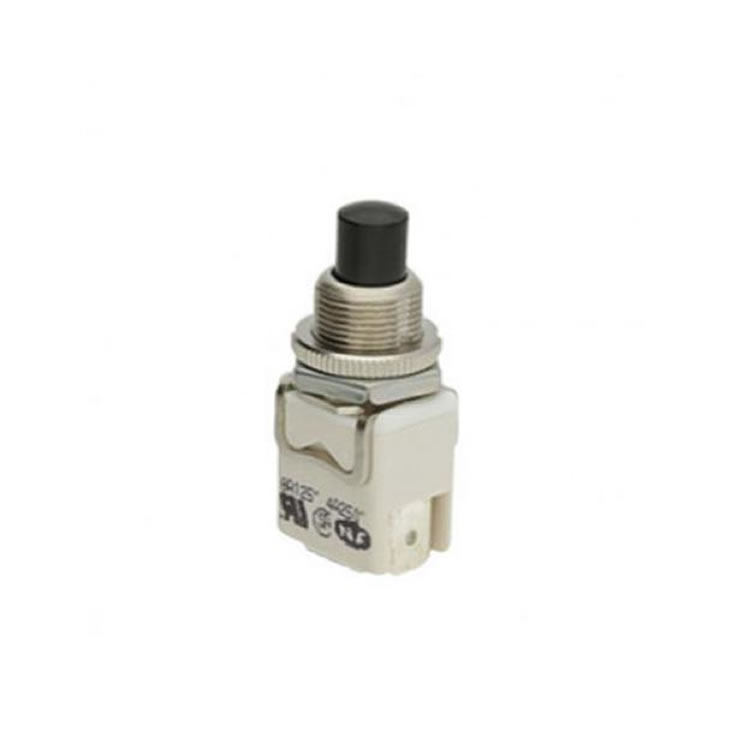

法國 APEM 面板開關 1200系列

1200系列是帶有圓形柱塞的瞬時按鈕開關。

主要特點

對接動作觸點，雙斷

NF（EN 61058-1），UL和CSA認證

常開或常閉

圓形執行器

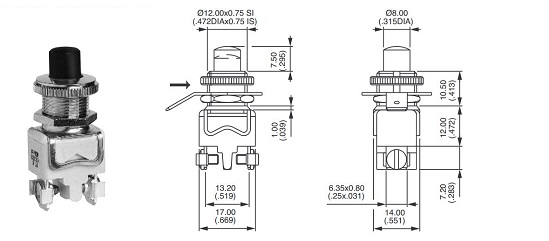

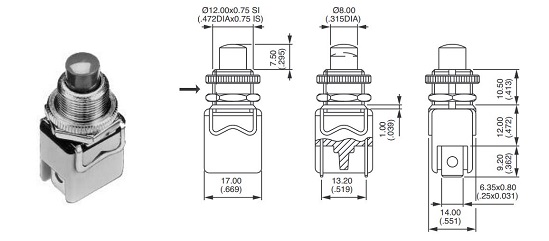

3種端子類型，包括焊片，快速連接或螺釘端子

特點

一般規格

?扭矩：最大1.50 Nm（1.10 Ft.lb）。應用于螺母

?面板厚度：最大5毫米（.196）。

?總行程：

NO：4.5（.177）+/- 0.3（.011）

NC：3.5（.137）+/- 0.3（.011）

環境指標

?工作溫度：-20°C至+55°C

電氣規格

? 最大限度。電阻負載下的額定電流/電壓：

-銀觸點（A）：4 A 250 VAC-8 A 125 VAC-4 A 24 VDC-8 A 12 VDC-

鍍銀銅觸點（C）：2 A 250 VAC-3 A 125 VAC-2 A 24 VDC-3 A 12 VDC

?初始接觸電阻：10mΩ

?絕緣電阻：最低1,000MΩ。在500 VDC時

?介電強度：

2,000 Vrms（最小值）50 Hz。端子之間

3,000 Vrms 50 Hz（最小值）端子和框架之間

?電氣壽命：滿載10,000次

材料

?外殼：聚酰胺

?柱塞：聚酰胺

?襯套：黃銅，鍍鎳

?觸點：

A：銀

C：銅，鍍銀
